感應探頭--歐蘭凱盾自動門配件

感應探頭--歐蘭凱盾自動門配件，感應探頭詳解。

一、安全指示

相關部件必須在一個具備安全電器隔離裝置的防護低電壓環境下操作。所有安裝調試和維修工作必須由供應商進行。

二、安裝接線。

1)安裝本體。

把裝置安放到適當的位置，排線孔加工時，請完全清除毛刺。開孔后將安裝板揭開。

2)將信號線連接到自動門電源端子上。

棕色、黃色：電源輸入AC/DC12V∽24V

綠色、白色：信號輸出COM/NO

3)拿掉外蓋，并用螺絲固定好本體。

4)把本體的接線端子與本體連接起來。

5)給傳感器接上電源，按里面的順序設定檢測范圍和各個開關。

6)蓋上外蓋。

三、調整。

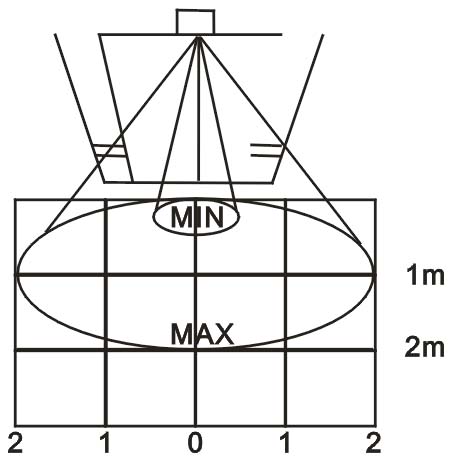

1)確定檢測區域。檢測區域如下圖：

【注意】打開電源后，站到傳感器檢測區外約五秒，目的是讓傳感器做自我調整。

2)調節靈敏度。



檢測范圍：

最小Min：0.5米×0.4米

最大Max：4米×2米

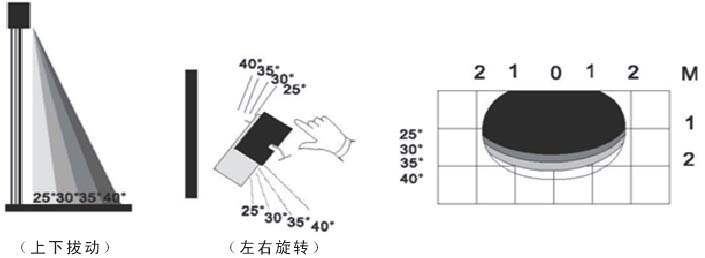

3)檢測方向調整(前后、左右均可靈活調節)。

調整平面天線角度得到不同的檢測距離和不同的探測區域。調節范圍：30=15×2檔



【注意】工廠設置默認為45角。以上數據是在2.2米的高度時測得的數據。本說明書中的測試值是參考值，而不是保證值。

由于機體的不同會有一點偏差。特別是門，地面及周圍墻壁材料是金屬時，探測區域有時會變大，所以請用靈敏度按鈕進行適當的調整。在這個角度(60),如果調整探測區域到最大，可能會導致重復的開關動作。

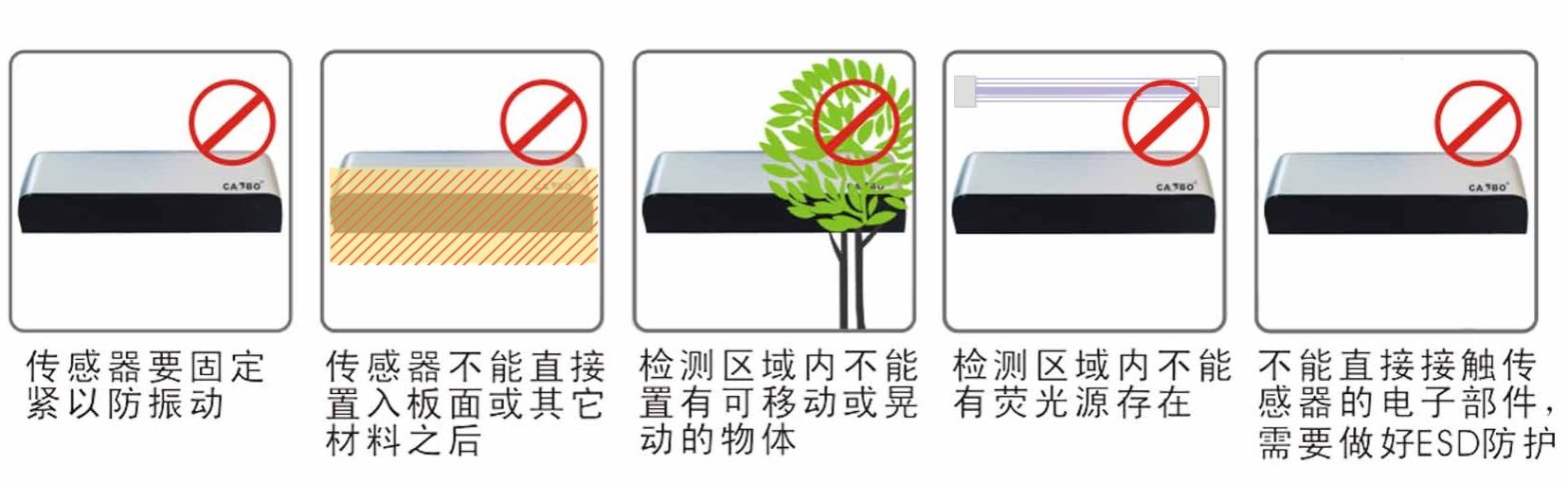

五、安裝注意事項。

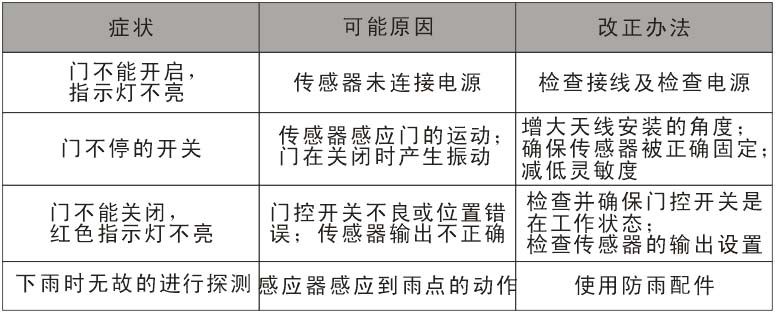

六、故障排除。

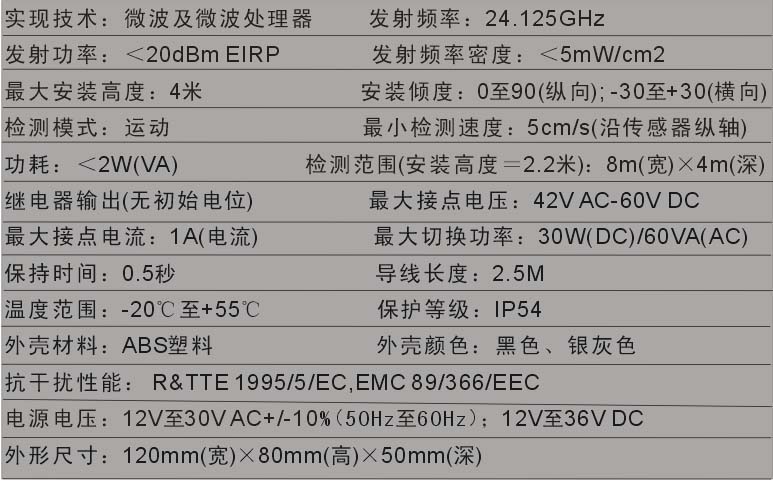

七、技術參數。
