三翼自動旋轉門滑環結構分析
-
三翼自動旋轉門很簡單的理解為，三個門翼的旋轉門，而旋轉門堪稱建筑物點金之筆，現代建筑物所表現的形式不同，選擇的旋轉門的樣式形態也各有各的特色，下面小編為大家簡單的介紹一下三翼旋轉門滑環結構知識。

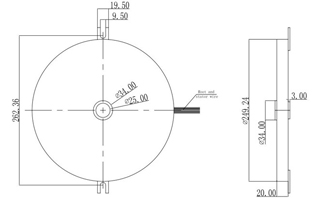

三翼旋轉門的傳感器信號是通過滑環傳送到控制箱、滑環有隨自動旋轉門旋轉部件一起旋轉的旋轉部件和固定部件組成。
旋轉部件包括：絕緣上蓋、絕緣內環、絕緣下蓋、絕緣環滑環銅環、套管和螺釘。
三翼旋轉門的滑環共可傳送8個信號，共8篇滑環銅環、每?jī)善~環間加一片絕緣環來絕緣。銅環又有3個絕緣內環和絕緣上蓋及絕緣下蓋夾持。導線通過絕緣內環 和絕緣上蓋仲的槽穿出，導線焊到滑環銅環上，最后絕緣上蓋、絕緣內環和絕緣下蓋用螺釘固定在一起，螺釘外加套管絕緣。旋轉部件裝在旋轉軸上、最后用螺釘固 定。
滑環的固定部件包括：電刷組件、軸、固定環河螺釘。兩個固定環游四個套管和螺釘連接成整體，兩組電刷組件卡砸兩個套管上、每組電刷組件有八個黃銅做的簧 片，每個簧片上焊有紫銅做的觸點。靠簧片的彈性使紫銅的觸點與旋轉組的滑環銅環緊密接觸，這樣會減少電阻，使傳感器的電流能傳輸?shù)娇刂葡洹９潭ú灰?jiàn)的固定 環通過兩個螺栓與旋轉門固定框架固定。
